Résumé rapide: Ce guide pas à pas vous apprend comment brancher un interrupteur en respectant les règles de sécurité, les codes couleur et les schémas électriques. Vous découvrirez les différences entre interrupteur simple, va‑et‑vient et double allumage, ainsi que les étapes essentielles pour un câblage fiable et conforme à la norme NF C 15-100.

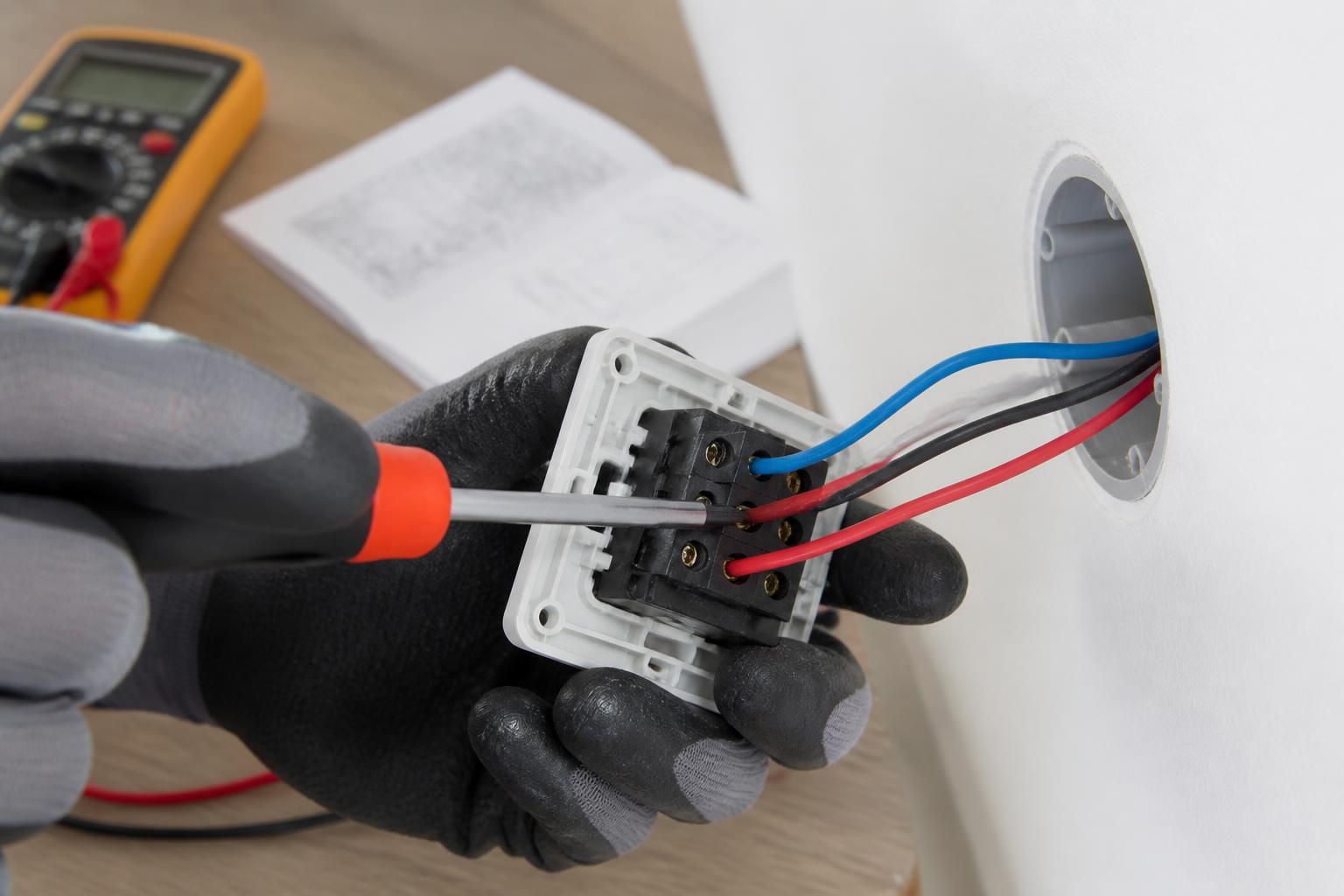

Brancher un interrupteur : tutoriel pas à pas illustré pour une installation fiable
Le branchement d’un interrupteur peut paraître simple, mais il nécessite une méthode précise et l’observance des sécurité et normes en vigueur. Cet article vous guide dans le câblage électrique étape par étape, avec des schémas clairs et des conseils pratiques pour éviter les pièges courants. Pour aller plus loin sur les aspects de sécurité, consultez cet article sur le disjoncteur différentiel.
Comprendre les bases et les schémas électriques essentiels
Avant de passer au câblage, identifiez les différents types d’interrupteurs et leur usage. Les interrupteurs simples commandent une lampe depuis un seul endroit. Le va‑et‑vient permet de piloter la même lampe depuis deux emplacements, et le double interrupteur gère deux lampes distinctes. Pour chaque configuration, un schéma électrique adapté est indispensable afin d’éviter les erreurs qui inverseraient l’ordre d’allumage.
| Type d’interrupteur | Nombre de bornes | Utilisation typique | Schéma de principe |
|---|---|---|---|
| Interrupteur simple | 2 bornes (L et 1) | Allumer/éteindre une lampe depuis un seul endroit | Phase sur L, retour lampe sur 1 |
| Interrupteur va‑et‑vient | 3 bornes (L, 1, 2) | Commander une lampe depuis deux endroits | Phase sur L; navettes sur 1 et 2; retour lampe sur 1 ou 2 selon le montage |
| Interrupteur double | 2 demi-interrupteurs avec pont de phase | Deux lampes indépendantes | Pont de phase entre les L des demi-interrupteurs; retours lampes sur 1 |
Matériel et sécurité indispensables pour le branchement
Avant de toucher le moindre fil, préparez votre matériel et vérifiez les consignes de sécurité. Le matériel couramment utilisé comprend une pince coupante, une pince à dénuder, des tournevis isolés, une boîte d’encastrement adaptée et bien sûr l’interrupteur à installer. Pour les câbles, privilégiez des fils de section 1,5 mm² et la gaine ICTA appropriée. Pour enrichir vos connaissances sur le matériel et les normes, vous pouvez consulter les conseils pour refaire l’électricité de votre maison et phase et neutre: couleur et identification sans risque.
- Tournevis d’électricien isolé et pince à dénuder
- Pince coupante et gaine ICTA adaptée
- Disjoncteur 10A ou 16A et boîte d’encastrement
- Interrupteur mural et plaque de finition
- Fils électriques 1,5 mm² (type H07VU) colorés
- Respectez les couleurs et les fonctions : phase (rouge), neutre (bleu) et terre (vert/jaune) ne se croisent pas dans l’interrupteur.
- Coupez l’alimentation avant toute manipulation et utilisez un outil isolé.
- Repérez les bornes L, 1 et parfois 2 selon le type choisi et vérifiez le schéma avant de brancher.
- Évitez les faux contacts en serrant correctement les bornes et en insérant suffisamment de cuivre dans chaque mors.
- Testez le montage après rétablissement du courant pour confirmer que l’éclairage répond correctement au bouton.
Rappel pratique: pour un montage sûr, toujours couper le courant au disjoncteur principal et utiliser des outils isolés.

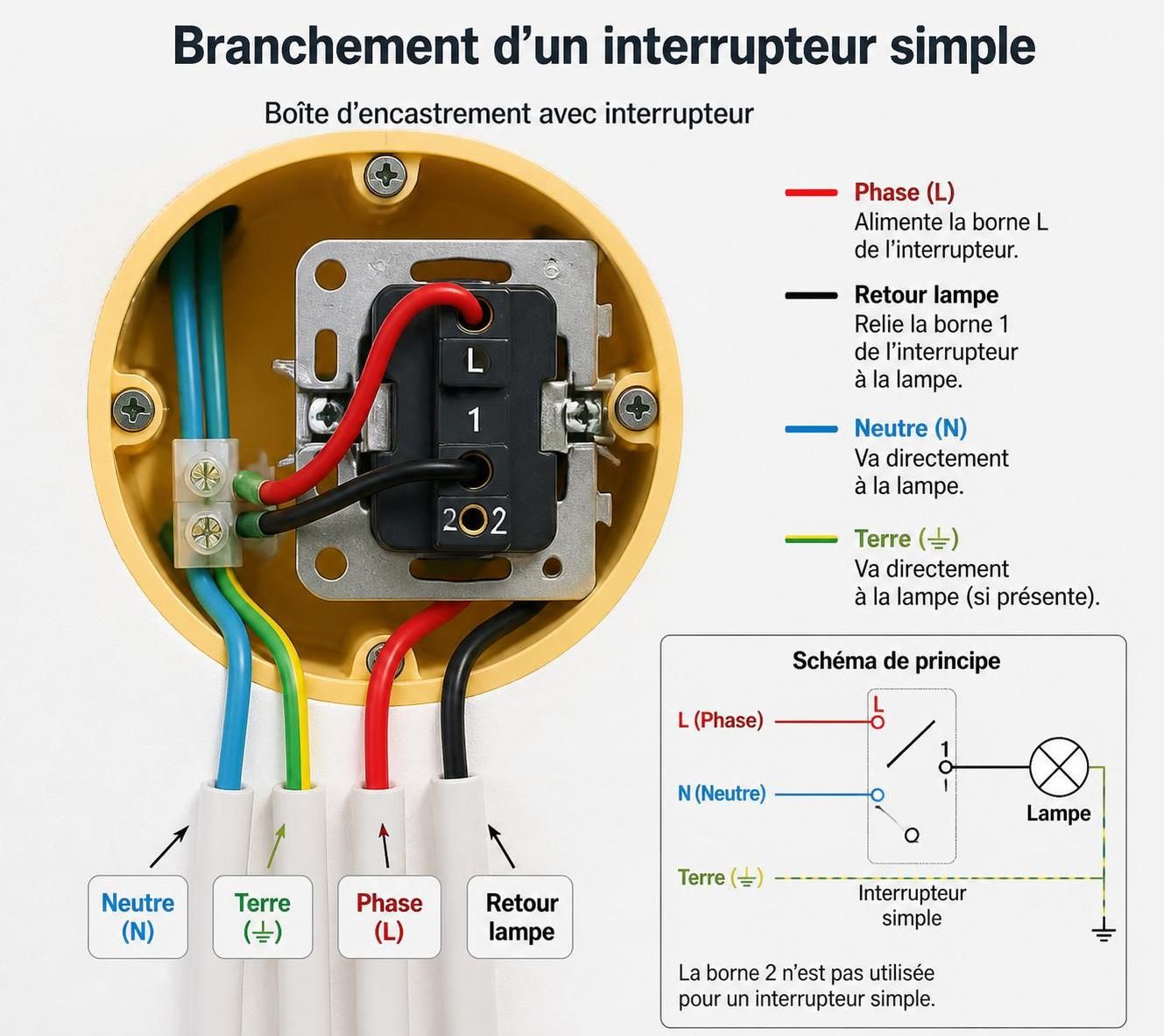

Branchement d’un interrupteur simple : pas à pas illustré et schémas
Voici les étapes clés pour réaliser un brancher interrupteur simple correctement. Le schéma montre la phase qui arrive sur la borne L et le retour lampe sur la borne 1. Le neutre et la terre vont directement au luminaire, sans passer par l’interrupteur.
- Évaluer les fils et bornes: repérez la phase entrée (généralement rouge) et le retour lampe (orange/violet).
- Raccorder les fils à l’interrupteur: branchez la phase sur L et le retour lampe sur 1. Dans un montage simple, la borne 2 peut rester libre selon le modèle.
- Installer le mécanisme: rangez les fils dans la boîte d’encastrement, fixez l’interrupteur et posez la plaque.
- Rétablir le courant et tester: vérifiez que chaque appui allume/éteint la lampe correctement.
- Vérifications finales: assurez‑vous qu’aucun fil n’est dénudé et que tout est solidement fixé.
Pour approfondir le tutoriel électrique et voir des visualisations, regardez ces vidéos utiles:
Et pour un montage va‑et‑vient en détail, ces ressources vidéo complètent le guide pas à pas illustré.
Schémas, fiches et vérifications pour un bon câblage électrique
Utiliser les schémas corrects et respecter les couleurs permet d’éviter les erreurs qui inversent les commandes. Pour élargir votre compréhension, découvrez aussi des explications sur la sécurité et les pratiques recommandées via phase et neutre couleur: comment les identifier sans risque et rôles et choix du disjoncteur différentiel.
Bonnes pratiques et contrôles avant finalisation
Assurez‑vous que les fils sont bien insérés et qu’aucun cuivre n’est exposé. Vérifiez les fixations et testez l’installation après rétablissement du courant. En rénovation, il est prudent de limiter la poussière et les chutes de matériel; consultez comment limiter la poussière pendant une rénovation pour préserver l’environnement de travail.
Règles de sécurité, vérifications et conseils pratiques
La sécurité électrique passe par une préparation soignée et une vérification systématique. Respectez les grandes règles:
- Évitez toute intervention sous tension et utilisez des outils isolés.
- Respectez la norme NF C 15-100 pour les sections et les emplacements des interrupteurs.
- Ne raccordez jamais la terre ou le neutre sur l’interrupteur: ces conducteurs doivent aller directement au luminaire.
- Assurez‑vous que la boîte d’encastrement ou le boîtier en saillie est adapté à l’épaisseur du mur et suffisamment profond.
Pour approfondir les aspects de sécurité et les choix matériels, voyez les ressources suivantes: conseils pour refaire l’électricité de votre maison.
FAQ
Puis‑je brancher un interrupteur moi-même sans électricien ?
Oui, pour un montage simple ou va‑et‑vient, en respectant les règles de sécurité: couper le courant, utiliser des outils isolés, respecter les couleurs et les bornes. En cas de doute, faites appel à un professionnel.
Quelle section de câble est recommandée pour un éclairage ?
La section minimale recommandée est 1,5 mm², adaptée au NF C 15-100. Le câble H07VU est couramment utilisé pour les circuits d’éclairage.
Comment savoir où brancher les fils sur l’interrupteur ?
Sur la plupart des modèles: L pour la phase et 1 pour le retour lampe. Le neutre et la terre restent en dehors de l’interrupteur.
Que faire si l’ordre d’allumage est inversé ?
Intervertissez les fils sur les bornes 1 et 2 pour rétablir le standard haut = allumé.
