Va-et-vient interrupteur : câblage étape par étape et sécurité électrique en 2026
Avant de démarrer, identifiez les fils et préparez votre matériel. Le câblage d’un va-et-vient repose sur une liaison entre deux interrupteurs et une conduite vers la lampe. La sécurité électrique passe par la coupure du courant au disjoncteur et la vérification avec un testeur de tension. Respectez la norme NF C 15-100 et, si nécessaire, faites appel à un professionnel pour éviter tout risque.
Identification des fils et règles essentielles du câblage Va-et-vient
Pour câbler correctement votre va-et-vient, il faut repérer les fils et comprendre leur rôle. La couleur des fils peut varier selon les installations, mais certains repères restent standardisés:
- le fil de terre est vert et jaune
- les fils navettes qui relient les interrupteurs sont souvent orange
- le fil de phase est généralement rouge sur le premier interrupteur et peut être violet sur le second
- le fil neutre est bleu
Tout le câblage doit respecter la norme NF C 15-100. Avant toute manipulation, coupez l’alimentation et testez l’absence de tension avec un testeur. Dans une installation domotique, envisagez d’intégrer le va-et-vient dans un scénario plus large tout en conservant les règles de sécurité électrique.
Préparation et matériel nécessaire
Avant de poser vos interrupteurs, assurez-vous d’avoir tout le matériel nécessaire et de disposer d’un espace dégagé pour travailler en sécurité:
- deux interrupteurs va-et-vient
- une pince à dénuder et un tournevis isolé
- deux boîtes d’encastrement ou un cadre mural adapté
- un testeur de tension et du ruban isolant
- des fils/navettes et tous éléments de raccordement conformes
Étapes pratiques pour monter le câblage d’un va-et-vient

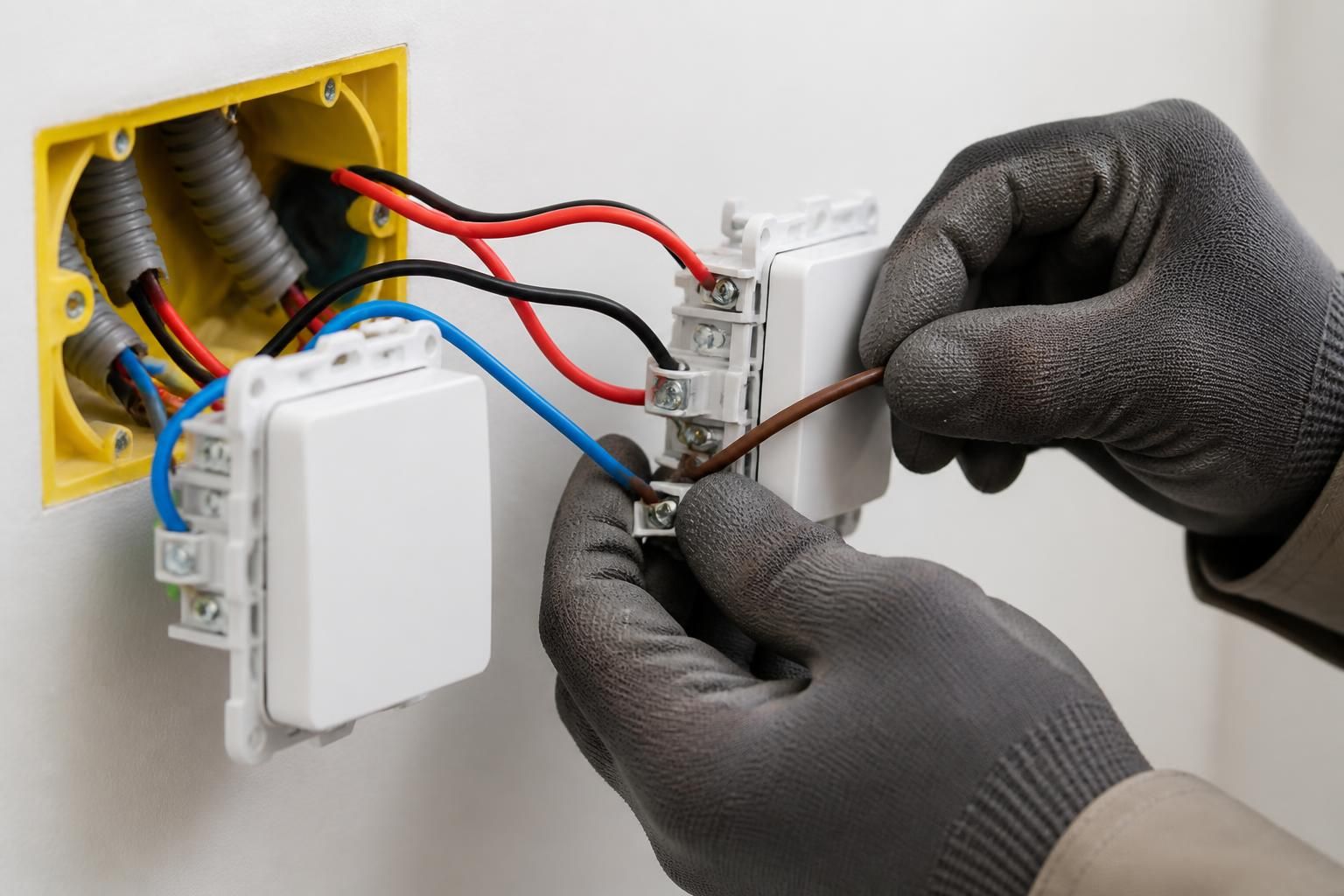

Étape 1 : câbler le premier interrupteur va-et-vient
Coupez l’alimentation et vérifiez l’absence de tension. Raccordez le fil de phase rouge provenant du disjoncteur à la borne L, puis connectez les deux fils navettes orange aux bornes 1 et 2 de ce premier interrupteur.
Étape 2 : câbler le second interrupteur va-et-vient
Reliez les deux fils navettes orange aux bornes 1 et 2 du deuxième interrupteur, puis raccordez le fil violet de retour lampe à la borne L de ce second interrupteur. Le fil de terre se branche sur la vis de terre de chaque appareil.
Étape 3 : terminer l’installation et tester
Installez les interrupteurs dans leurs boîtes, fixez-les et posez les plaques de finition. Rétablissez le courant et testez l’installation pour vérifier que la lampe s’allume et s’éteint depuis les deux positions. En cas de doute, faites appel à un professionnel.
Pour approfondir, regardez le tuto vidéo ci-dessous et assurez-vous de bien respecter les étapes de câblage et les consignes de sécurité.
Pour compléter votre compréhension, voici une seconde démonstration visuelle complémentaire.

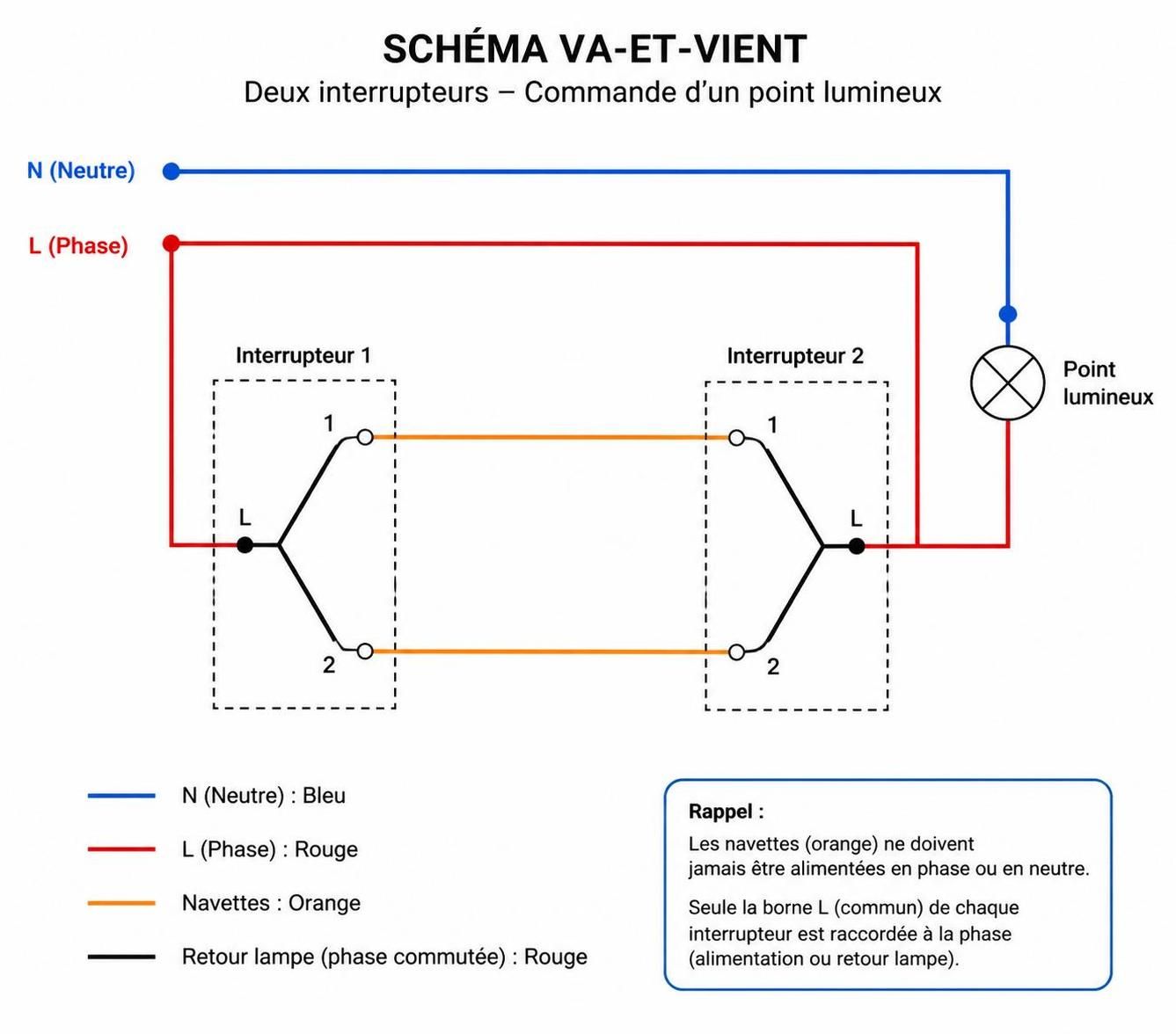

Schémas et configurations: comprendre les schémas électriques pour 2 et 3 voies
Le montage va-et-vient peut se faire en configurations à deux voies ou en systèmes plus complexes à trois ou quatre voies selon le nombre d’entrées. Le principe reste le même: deux interrupteurs reliés par des fils voyageurs et une borne commune raccordée à la phase ou à la lampe.
| Configuration | Nombre d’interrupteurs | Fils principaux | Utilisation |
|---|---|---|---|
| Va-et-vient simple | 2 | Phase + 2 navettes + retour lampe | Commande d’un luminaire depuis deux emplacements |
| Va-et-vient triple (3 voies) | 3 | Phase + navettes + retour lampe | Contrôle depuis trois emplacements différents |
| Schéma SPDT (essentiel) | 2 | Deux voyageurs + commune | Gestion du chemin du courant entre deux interrupteurs |
En 2026, les principes de base restent valables: les fils voyageurs relient les interrupteurs et le fil commun alimente la lampe. Pour les installations complexes, l’emploi de schémas clairs et de connecteurs isolants garantit un fonctionnement fiable et sécurisant, tout en restant compatible avec les exigences de domotique et d’évolutions futures de votre système électrique.
Cas pratique: dans un couloir, un Va-et-Vient peut être relié à un éclairage d’appoint piloté par un module domotique. Ainsi, l’installation reste simple tout en offrant des possibilités d’automatisation et de surveillance via des systèmes connectés.
Qu’est-ce qu’un va-et-vient et quand l’utiliser ?
Un va-et-vient est un système permettant de commander un luminaire depuis deux points différents. Il est idéal pour les entrées/sorties de pièces, les escaliers et les couloirs, offrant une flexibilité pratique au quotidien et dans la domotique.
Faut-il obligatoirement un neutre dans un câblage va-et-vient ?
Le neutre peut ne pas être nécessaire pour le fonctionnement du va-et-vient lui-même mais il est souvent présent dans le circuit pour les autres équipements. Vérifiez le schéma électrique et les exigences du luminaire ou du variateur.
Puis-je réaliser ce câblage moi-même ou dois-je faire appel à un électricien ?
Si vous n’avez pas l’habitude du câblage électrique, il est fortement conseillé de faire appel à un électricien qualifié. Le travail comporte des risques et doit respecter les normes locales, notamment NF C 15-100.
Quelles erreurs fréquentes évitent-on avec un va-et-vient ?
Les erreurs courantes incluent des connections desserrées, une inversion des fils voyageurs et une borne commune mal positionnée. Vérifiez chaque connexion et suivez scrupuleusement le schéma électrique du fabricant.
