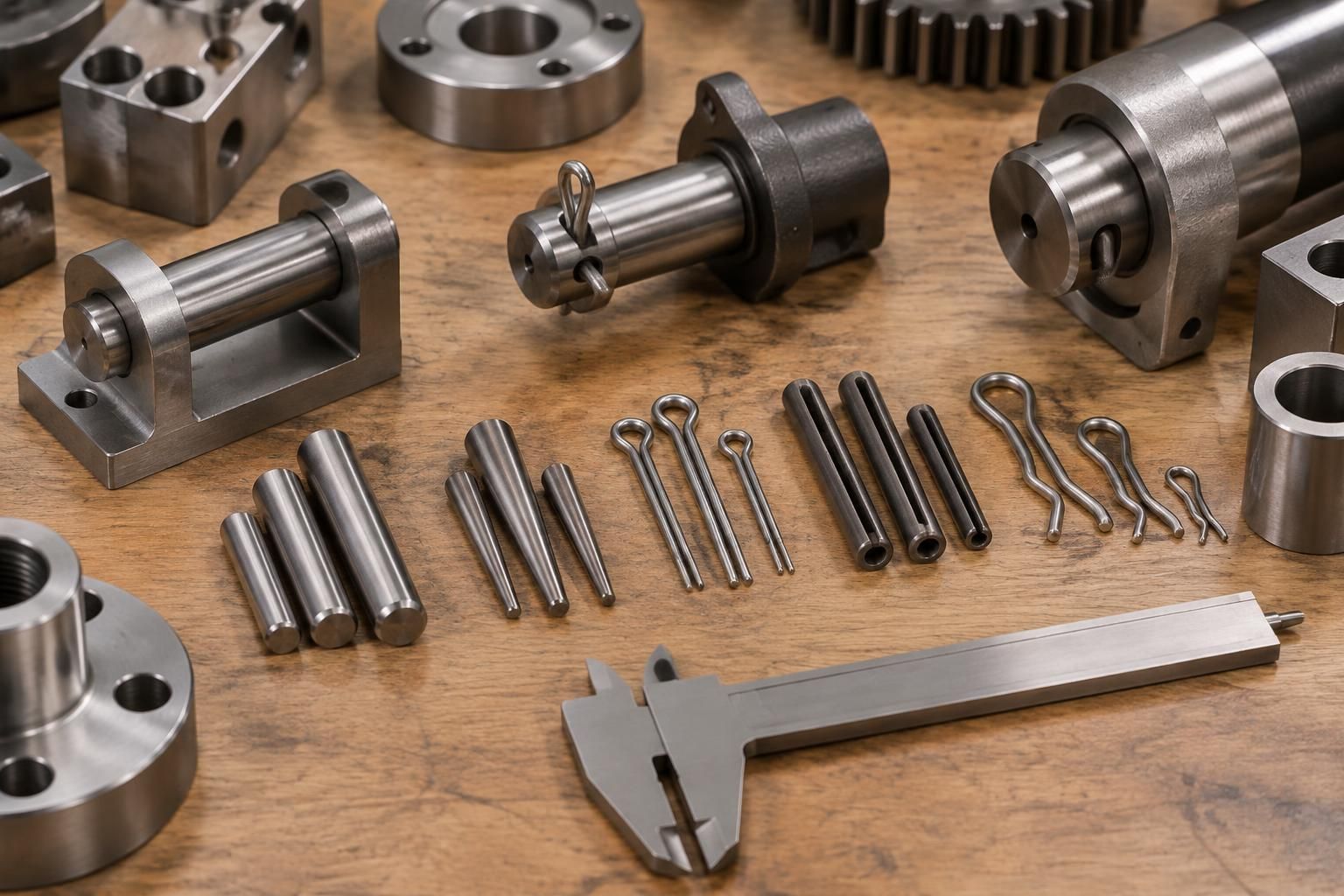

Petite pièce souvent oubliée, la goupille peut pourtant empêcher un axe de sortir, garantir le positionnement de deux éléments ou protéger une machine contre une surcharge. Cylindrique, conique, fendue ou élastique, elle ne se choisit pas seulement selon sa forme : l’effort à transmettre, les conditions de montage et la possibilité de démontage comptent tout autant.
Pour illustrer ces choix, suivons Camille, mécanicienne dans un atelier agricole. Selon qu’elle répare un moyeu, sécurise un écrou ou protège un outil entraîné par prise de force, la solution ne sera pas la même : le bon type de goupille dépend toujours de sa fonction dans l’assemblage mécanique.
Goupille mécanique : rôle dans le maintien des pièces
Une goupille est une pièce de fixation généralement cylindrique ou conique, pleine ou fendue. Insérée dans un ou plusieurs perçages, elle sert à solidariser des éléments, à les positionner précisément ou à empêcher leur séparation accidentelle.
Elle peut aussi transmettre un effort de cisaillement ou, dans certaines configurations, un couple. À l’inverse, une goupille de sécurité est parfois conçue uniquement pour retenir un élément, tandis qu’une goupille de cisaillement doit rompre à une charge prévue pour protéger le mécanisme.
Dans l’atelier de Camille, une goupille peut ainsi maintenir un levier en place, répéter le positionnement d’un carter après démontage ou retenir un écrou soumis aux vibrations. Identifier la fonction attendue est le premier pas vers un choix fiable.

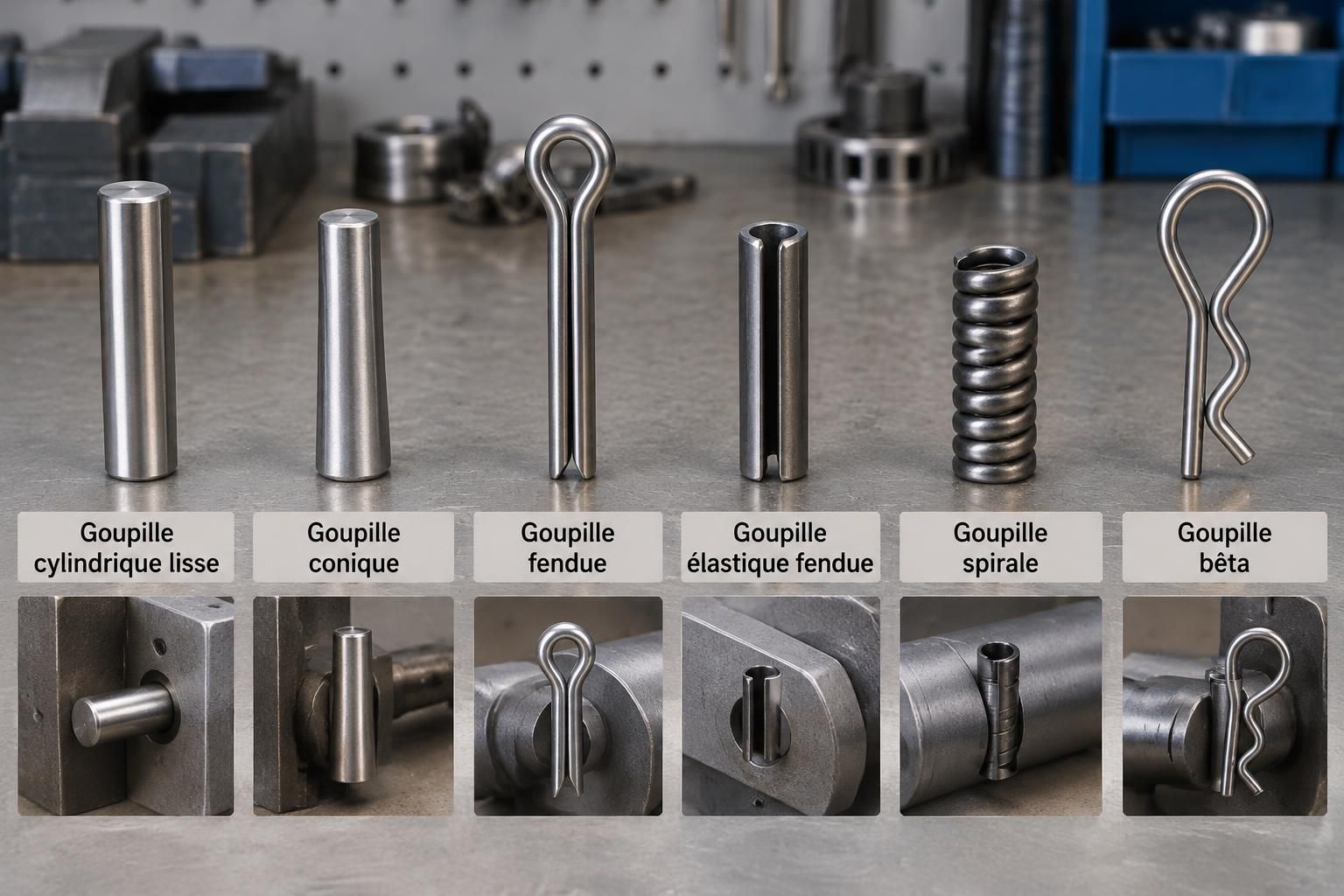

Types de goupilles et usages mécaniques
Les familles de goupilles se distinguent par leur géométrie et leur manière de tenir dans l’alésage. Certaines privilégient la précision, d’autres la retenue, l’absorption des vibrations ou la protection contre les surcharges.
Goupille cylindrique : un positionnement précis
La goupille cylindrique est un cylindre plein dont le diamètre et la tolérance déterminent le type d’ajustement. Elle sert souvent à centrer deux pièces et à retrouver leur position après démontage, par exemple sur un moule, un gabarit ou un flasque de moteur.
Selon le montage, elle peut être serrée dans un perçage et libre dans l’autre, ou ajustée pour permettre une extraction. Une variante à gorge peut recevoir un anneau ou un clip de retenue afin de limiter le déplacement axial. Elle convient particulièrement lorsque la précision de positionnement prime.
Goupille conique : un assemblage démontable et stable
Une goupille conique présente une légère variation de diamètre sur sa longueur. Enfoncée dans un alésage adapté, elle se bloque progressivement ; elle peut généralement être extraite en frappant depuis son extrémité la plus fine.
Elle est utile dans les assemblages qui doivent être démontés pour entretien et remontés à la même position. Elle peut aussi transmettre un effort de rotation entre un arbre et un moyeu, à condition que l’alésage et le dimensionnement soient prévus pour cet usage. Une version filetée facilite la retenue ou l’extraction, mais doit correspondre à la conception de l’assemblage.
Goupille fendue et goupille bêta : retenir sans confusion
La goupille fendue, parfois appelée goupille de sécurité, est constituée d’un fil métallique replié. Après son insertion dans un perçage, ses branches sont écartées ou repliées pour empêcher le retrait accidentel, notamment sur un écrou crénelé monté sur un axe.
La goupille bêta, aussi appelée clip bêta ou goupille à ressort, possède une forme qui se clipse autour d’un axe ou d’une tige. Elle permet une pose et un retrait rapides, par exemple sur certains attelages ou axes d’équipements. Ces deux pièces assurent une retenue, mais leur forme et leur mode de montage diffèrent : il faut sélectionner celle prévue pour l’axe et l’usage concernés.
Après démontage, une goupille fendue déjà recourbée se remplace généralement par une neuve. Pour une goupille bêta, il faut vérifier que le ressort n’est ni déformé ni affaibli avant de la réutiliser.
Goupille élastique : absorber les vibrations
La goupille élastique est généralement un tube fendu ou formé de plusieurs spires. Son diamètre extérieur au repos est légèrement supérieur à celui du perçage : comprimée à l’insertion, elle exerce une pression radiale qui la maintient en place.
Cette élasticité l’aide à supporter les vibrations et compense de petites variations d’alésage. Les modèles fendus sont courants pour les montages généraux ; les versions en spirale peuvent offrir une meilleure répartition des contraintes selon leur conception. Une goupille démontée peut parfois être réutilisée, à condition qu’elle n’ait subi ni fissure ni déformation permanente.
Goupille de cisaillement : le fusible mécanique
Contrairement aux modèles destinés à rester en place, la goupille de cisaillement est conçue pour se rompre lorsque l’effort dépasse une limite déterminée. Sur un outil agricole entraîné par une prise de force, elle peut céder si l’organe de travail se bloque, avant que la transmission ne subisse des dégâts plus importants.
Après rupture, Camille remplace la pièce par la référence prescrite par le fabricant. Installer un modèle plus robuste ou de diamètre supérieur peut supprimer cette protection et transférer la surcharge aux organes coûteux. Une goupille sacrificielle ne se remplace jamais au hasard.
Critères pour choisir une goupille adaptée
Un choix pertinent commence par la fonction : positionner, retenir, transmettre un effort ou rompre en cas de surcharge. Il faut ensuite vérifier les dimensions du montage et les conditions d’utilisation, plutôt que de se fier uniquement à l’apparence de la pièce.
- Nature de l’effort : positionnement précis, cisaillement, torsion, vibrations ou simple retenue.
- Diamètre de goupille et longueur : ils doivent correspondre au perçage, à l’épaisseur des pièces et à la profondeur d’insertion prévue.
- Mode d’ajustement : serré, glissant ou élastique, selon le besoin de précision et la facilité de démontage.
- Matériau : acier pour de nombreux usages, acier inoxydable en environnement corrosif, ou matériau spécifique lorsque l’application l’exige.
- Résistance mécanique : elle doit être adaptée aux charges réelles et à la fonction de la pièce, notamment pour une goupille de cisaillement.
- Conditions de service : humidité, température, exposition aux produits chimiques, fréquence des démontages et vibrations.
- Norme et référence : elles facilitent le remplacement à l’identique et limitent les erreurs de dimensions ou de tolérance.
Le matériau ne suffit pas à garantir l’aptitude à un environnement particulier : une zone présentant un risque d’explosion, par exemple, exige une sélection conforme aux règles de sécurité applicables. En cas de doute sur une pièce de sécurité ou de transmission, la référence du fabricant prévaut.
Comparer les principales goupilles avant le montage
Ce tableau aide à orienter le choix, mais ne remplace pas les spécifications du mécanisme. Camille vérifie toujours le plan, le perçage et les instructions de maintenance avant de commander ou d’installer une pièce.
| Type de goupille | Fonction principale | Exemple d’usage | Point de vigilance |
|---|---|---|---|
| Goupille cylindrique | Positionner ou assembler avec précision | Carter, moule, gabarit | Respecter l’ajustement et la tolérance |
| Goupille conique | Bloquer progressivement et faciliter le remontage au même endroit | Moyeu sur arbre, assemblage démontable | Employer un alésage adapté à sa conicité |
| Goupille fendue | Empêcher le retrait accidentel d’un axe ou d’un écrou | Écrou crénelé, articulation | La remplacer après déformation au démontage |
| Goupille bêta | Assurer une retenue rapide et amovible | Axe d’attelage ou d’équipement | Vérifier le diamètre compatible et l’état du ressort |
| Goupille élastique | Maintenir par pression radiale et supporter les vibrations | Levier, assemblage soumis aux mouvements | Respecter le diamètre d’alésage recommandé |
| Goupille de cisaillement | Rompre à une surcharge prévue | Protection d’une transmission agricole | Remplacer par la référence exacte prescrite |
Montage et démontage : éviter d’abîmer l’assemblage
Avant la pose, Camille contrôle l’état des perçages et retire les bavures susceptibles de gêner l’insertion. Elle utilise ensuite un outil adapté : un chasse-goupille légèrement plus étroit que la pièce pour l’extraction, ou un dispositif à vis lorsque le montage est sensible et nécessite un effort progressif.
Un marteau trop lourd ou un chasse-goupille mal centré peut déformer la goupille et marquer les pièces. Si une pièce est corrodée, un lubrifiant pénétrant laissé agir avant l’intervention peut faciliter le démontage ; il ne remplace toutefois pas un outil correctement dimensionné.
Pour les goupilles coniques, le sens d’extraction est important : il faut frapper depuis le petit bout. Pour les goupilles élastiques, un chasse-goupille adapté aide à limiter leur écrasement. Un montage propre préserve à la fois la pièce et l’alésage.
Exemples d’application en atelier et en maintenance
Sur un petit outillage de jardin, une goupille bêta peut retenir un axe que l’utilisateur doit retirer rapidement pour changer un accessoire. Sur un mécanisme plus précis, une goupille cylindrique permet de replacer un carter sans décaler ses éléments au remontage.
En agriculture, le scénario est différent : une goupille de cisaillement protège une transmission lors d’un blocage, tandis qu’une goupille fendue peut empêcher un écrou de se desserrer. Distinguer ces fonctions évite de remplacer une pièce de sécurité par un modèle qui n’assure pas la même protection.
Questions fréquentes sur les types de goupilles
Quelle différence entre une goupille fendue et une goupille élastique ?
La goupille fendue est un fil replié dont les branches sont recourbées après insertion pour retenir une pièce. La goupille élastique est un tube fendu ou spiralé qui tient par pression dans son alésage et peut aussi participer à la transmission d’efforts.
Peut-on remplacer une goupille conique par une goupille cylindrique ?
Pas sans vérifier la conception de l’assemblage : la goupille conique travaille dans un alésage adapté à sa forme, tandis que la goupille cylindrique nécessite un perçage cylindrique et un ajustement correspondant. Le remplacement doit être validé selon les charges et le plan de montage.
Comment choisir le diamètre de goupille ?
Le diamètre doit correspondre au perçage et à la fonction de la pièce. Consultez les dimensions prescrites par le fabricant ou le plan technique ; ne choisissez pas un diamètre supérieur pour compenser un jeu ou remplacer une goupille de cisaillement.
Une goupille élastique peut-elle être réutilisée ?
C’est parfois possible si elle a été extraite correctement et ne présente ni fissure, ni écrasement, ni déformation permanente. Remplacez-la si son état ou sa tenue dans l’alésage est douteux.
Pourquoi ne faut-il pas remplacer une goupille de cisaillement par une pièce plus résistante ?
Elle est calibrée pour se rompre avant que certains organes mécaniques ne soient endommagés. Une pièce plus résistante peut supprimer cette protection ; utilisez toujours la référence prescrite par le fabricant de la machine.
