Ce guide pratique explore schéma électrique pour maison, avec des exemples concrets de câblage, pour chaque pièce de la maison. Il met l’accent sur les modèles PDF, leur utilité et les critères à vérifier pour une installation électrique conforme et sûre, notamment selon la NF C 15-100 et les exigences du Consuel en 2026.
Schéma électrique maison : exemples par pièce et modèles PDF pour 2026
Cuisine : schéma électrique et répartition des circuits
Dans la cuisine, le câblage doit prévoir des circuits dédiés pour les appareils électroménagers (four, plaques, lave-vaisselle) et des circuits séparés pour l’éclairage et les prises électriques près du plan de travail. Un bon schéma électrique PDF indique clairement les circuits spécialisés, les sections de câbles et les protections associées. Pour rester en accord avec la NF C 15-100, privilégiez un schéma qui distingue les circuits dédiés et les circuits « usuels » de l’espace repas. En complément, vous pouvez consulter des ressources sur le sujet, notamment les pages dédiées au rôle et au choix du disjoncteur et du différentiel.
Pour aller plus loin, découvrez les avantages et l’installation d’un interrupteur sans fil, utile dans les cuisines pour piloter l’éclairage sans câblage additionnel :
Interrupteur sans fil : avantages et installation
Pour un repérage des fils et couleurs, reportez-vous à l’article sur couleur des fils électriques, utile pour décrypter rapidement les circuits dans le tableau.
Conseils pratiques pour la cuisine :
- Inclure un tableau électrique clair des circuits dédiés (prises, éclairage, circuits spécialisés).
- Prévoir des volumes de sécurité et un repérage précis des circuits « lave-vaisselle » et « four/plaques ».
- Prévoir des chemins de câbles propres et suffisants pour les futures extensions (domotique, climatisation).
Séjour et pièces à vivre : schéma architectural et unifilaire

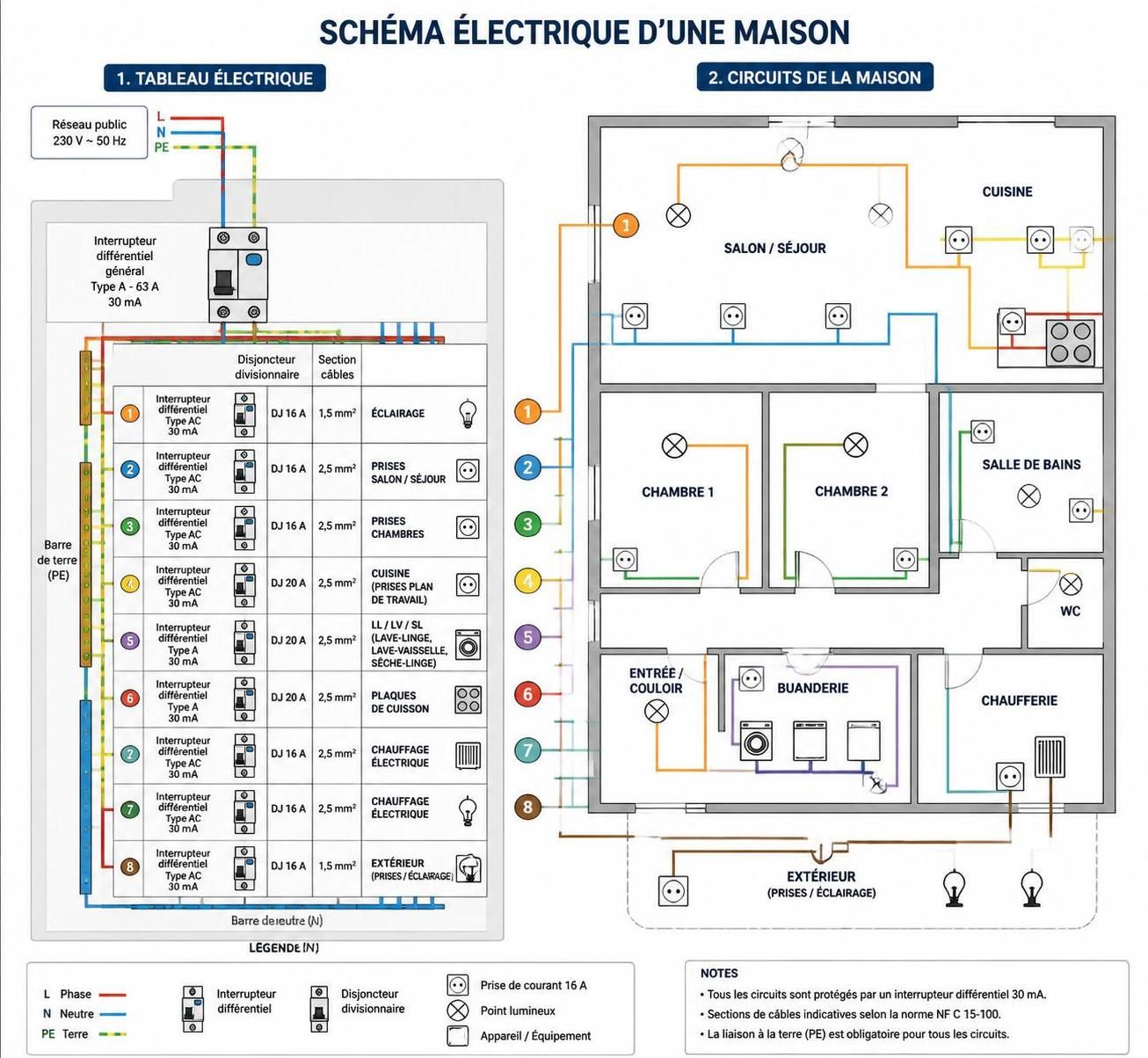

Le séjour regroupe généralement un seul ou plusieurs points lumineux et un ensemble de prises de courant. Le modèle PDF idéal associe le schéma architectural (vue par pièce) et le schéma unifilaire du tableau. Cela permet de lire rapidement l’emplacement des prises, interrupteurs et points lumineux, tout en connaissant les protections associées. En rénovation, distinguer les circuits existants et les circuits prévus est particulièrement utile.
Chambres : éclairage, prises et câblage simple
Dans les pièces dédiées au confort, l’installation prévoit généralement des points lumineux contrôlables depuis l’entrée et des prises de courant proches des zones d’usage (lampes de chevet, bureau). Le schéma PDF doit préciser les prises électriques et les valeurs des disjoncteurs adaptées, tout en indiquant les types de différentiels et les sections des conducteurs.
Salle de bains : sécurité et circuits dédiés
La salle de bains requiert une attention particulière à la sécurité électrique. Le schéma doit intégrer les règles liées aux volumes et à l’emplacement des prises et éclairages, avec une séparation claire des circuits dédiés au VMC et au chauffe-eau si présents. Pour rester dans le cadre réglementaire, il est essentiel que le modèle PDF mentionne explicitement les circuits spécialisés et les protections appropriées. Une bonne référence vous aidera à vérifier les conformités et les éventuelles mises à jour liées à la NF C 15-100.
Extérieur et dispositifs spécifiques : jardin, portail, robinets domotiques
Les installations extérieures et liées aux éléments de sécurité (portail électrique, éclairage extérieur, arrosage) nécessitent des circuits clairement identifiés et séparés du reste du tableau. Le schéma PDF doit prévoir ces circuits spécialisés et leur localisation, afin de faciliter les dépannages et les extensions futures.
Checklist rapide pour choisir et personnaliser un modèle PDF de schéma électrique
- Lisibilité et clarté du document, typographie accessible et grilles de mise en page propres.
- Conformité NF C 15-100 et présence explicite des circuits spécialisés (four, lave-linge, plaques, etc.).
- Repérage cohérent entre le tableau et le plan architectural (numérotation des circuits identique sur les documents).
- Couleur et codage cohérents pour les circuits prises, éclairage et circuits spécialisés.
- Possibilité d’annotation et de versionnement pour suivre les modifications au fil du temps.
| Circuit | Protection | Section | Destination | Remarques |
|---|---|---|---|---|
| PC1 | Disjoncteur 16 A + Diff. 30 mA type AC | 3 x 1,5 mm² | Prises séjour | Max 8 prises |
| LL | Disjoncteur 20 A + Diff. 30 mA type A | 3 x 2,5 mm² | Lave-linge | Circuit spécialisé |
| CH1 | Disjoncteur 10 A + Diff. 30 mA type AC | 3 x 1,5 mm² | Eclairage chambres | Points lumineux plafonniers |
Pour compléter votre compréhension, n’hésitez pas à consulter des ressources sur la rôle et choix du disjoncteur et du différentiel et à vous intéresser à la solution d’interrupteur sans fil selon vos besoins.
Personnaliser et relier les schémas» architecture et unifilaire
Adapter un modèle PDF demande une démarche progressive : lister les pièces, définir les circuits nécessaires, puis les répartir sous les différentiels. Relier le schéma architectural et le schéma unifilaire renforce la traçabilité et facilite le dialogue avec l’électricien. Par exemple, numérotez les circuits (PC1, PC2, CH1, etc.) et reportez ces numéros sur les deux documents.
Pour aller plus loin dans la prise en main du calcul des charges et des extensions futures, explorez les ressources sur les étapes et les versions successives du schéma, et pensez à garder une version consolidée au format PDF.
- Imprimez le schéma à une échelle lisible et conservez-le dans un classeur technique.
- Conservez une version numérique prête à être envoyée à l’électricien lors d’un diagnostic.
- Ajoutez une zone de légende et notez les futures améliorations prévues (domotique, bornes de recharge, etc.).
Pourquoi privilégier un modèle PDF plutôt qu’un croquis papier ?
Un PDF offre une version stable et facilement partageable, évite les ambiguïtés et simplifie les mises à jour lors des travaux ou du dépannages, tout en restant conforme à la NF C 15-100.
Comment adapter un modèle à une rénovation partielle ?
Distinguez circuits existants et circuits créés, ajoutez des zones de commentaire sur l’état des câbles conservés et indiquez clairement les travaux prévus dans le futur pour que le schéma reste fiable.
Le schéma peut-il remplacer un diagnostic électrique ?
Non, le schéma est un support de conception et de maintenance. Pour des interventions sur le tableau ou les liaisons, faites appel à un électricien qualifié et utilisez le schéma comme référence commune.
